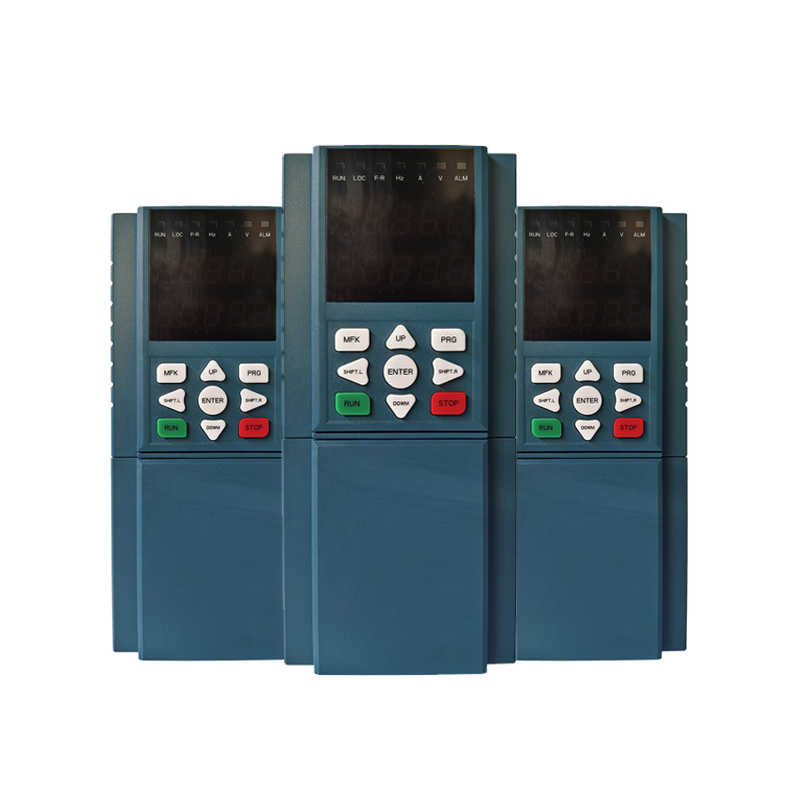

T510系列变频器

项      目

规          格

基 本 功 能

最高频率

矢量控制：300.00Hz
V/F控制： 3200Hz

载波频率

0.5kHz～16kHz；可根据负载特性，自动调整载波频率。

输入频率分辨率

数字设定：0.01Hz
模拟设定：最高频率×0.025%

控制方式

开环矢量控制（SVC）
闭环矢量控制（FVC）
V/F控制

启动转矩

G型机：0.5Hz/150%（SVC）；0Hz/180%（FVC）
P型机：0.5Hz/100%

调速范围

1：100 （SVC）

1：1000（FVC）

稳速精度

±0.5%（SVC）

±0.02%（FVC）

转矩控制精度

±5%（FVC）

过载能力

G型机：150%额定电流60s；180%额定电流3s。
P型机：120%额定电流60s；150%额定电流3s。

转矩提升

自动转矩提升；手动转矩提升0.1%～30.0%

V/F曲线

三种方式：直线型；多点型；N次方型V/F曲线
（1.2次方、1.4次方、1.6次方、1.8次方、2次方）

V/F分离

2种方式：全分离、半分离

加减速曲线

直线或S曲线加减速方式
四种加减速时间；加减速时间范围0.0～6500.0s

直流制动

直流制动频率：0.00Hz～最大输出频率
制动时间：0.0s～36.0s
制动动作电流值：0.0%～100.0%

点动控制

点动频率范围：0.00Hz～50.00Hz
点动加减速时间0.0s～6500.0s

简易PLC、多段速运行

通过内置PLC或控制端子实现最多16段速运行

内置PID

可方便实现过程控制闭环控制系统

自动电压调整
（AVR）

当电网电压变化时，能自动保持输出电压恒定

转矩限定与控制

“挖土机”特性，对运行期间转矩自动限制
防止频繁过流跳闸；

个性化功能

上电外围设备安全自检

可实现上电对外围设备进行安全检测如接地、短路等

过压过流失速控制

对运行期间电流电压自动限制，防止频繁过流过压跳闸

快速限流功能

最大限度减小过流故障，保护变频器正常运行

共直流母线功能

可实现多台变频器共用直流母线的功能

QUICK 键

用户自由定义快捷菜单

MF.K 键

可编程键:命令通道切换/正反转运行/点动运行功能选择

纺织摆频控制

给定长度控制功能

定时控制

定时控制功能：设定时间范围0h～65535h

运行通道

运行命令通道

三种通道：操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换

主频率指令

共有10种频率指令：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换。

辅助频率指令

10种辅助频率指令。可灵活实现辅助频率微调、频率合成

输入端子

七个数字输入端子，其中X5可作高速脉冲输入。可兼容有源PNP或NPN输入方式
二个模拟量输入端子，都可作电压或电流输入。

输出端子

一个高速脉冲输出端子DO（可选为开路集电极式），0kHz～100kHz的方波信号输出，可实现设定频率、输出频率等物理量的输出。
三个数字式输出端子
两个继电器输出端子
两个模拟输出端子，分别可选0/4mA～20mA或0V～10V，可实现设定频率、输出频率等物理量的输出

显示与键盘

LED显示

显示监控参数，如输出频率、设定频率、母线电压等

按键锁定和功能
选择

实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作

保护功能

上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等

选配件

制动组件

环境

使用场所

室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度

低于1000m

环境温度

－10℃～＋40℃（环境温度在40℃~50℃，请降额使用）

湿度

小于95%RH，无水珠凝结

振动

小于5.9m/s2（0.6g）

存储温度

－20℃～＋60℃

IP等级

IP20

污染等级

PD2

配电系统

TN，TT

变频器型号

额定容量
(KVA)

额定输入电流
(A)

额定输出电流
(A)

适配电机(KW)

单相电源  200～240V   50/60Hz

T510-2S0.4B

1

5.4

2.3

0.4

T510-2S0.75B

1.5

8.2

4

0.75

T510-2S1.5B

3

14

7

1.5

T510-2S2.2B

4

23

9.6

2.2

三相电源  380～480V   50/60Hz

T510-4T0.75G/1.5PB

1.5/3

3.4/5

2.1/3.8

0.75/1.5

T510-4T1.5G/2.2PB

3/4

5/5.8

3.8/5.1

1.5/2.2

T510-4T2.2G/3.0PB

4/4.9

5.8/8.0

5.1/6.8

2.2/3.0

T510-4T3.0G/4.0PB

4.9/5.9

8.0/10.5

6.8/9.0

3.0/4.0

T510-4T4.0G/5.5PB

5.9/8.9

10.5/14.6

9/13

4.0/5.5

T510-4T5.5G/7.5PB

8.9/11

14.6/20.5

13/17

5.5/7.5

T510-4T7.5G/11PB

11/17

20.5/26

17/25

7.5/11

T510-4T11G/15PB

17/21

26/35

25/32

11/15

T510-4T15G/18.5PB

21/24

35/38.5

32/37

15/18.5

T510-4T18.5G/22P（B）

24/30

38.5/46.5

37/45

18.5/22

T510-4T22G/30P（B）

30/40

46.5/62

45/60

22/30

T510-4T30G/37P（B）

40/57

62/76

60/75

30/37

T510-4T37G/45P（B）

57/69

76/92

75/91

37/45

T510-4T45G/55P（B）

69/85

92/113

91/112

45/55

T510-4T55G/75P（B）

85/114

113/157

112/150

55/75

T510-4T75G/90P（B）

114/134

157/180

150/176

75/90

T510-4T90G/110P（B）

134/160

180/214

176/210

90/110

T510-4T110G/132P

160/192

214/256

210/253

110/132
