人机界面TK系列（实用款）

人机界面|HMI|触摸屏+天川+控制产品天川人机界面采用简单的外观设计、简便的应用软件；...

典型应用

1600万色，高彩度显示。抗干扰能力更强，完全兼容支持多种通讯驱动可连接不同厂家的PLC及控制器

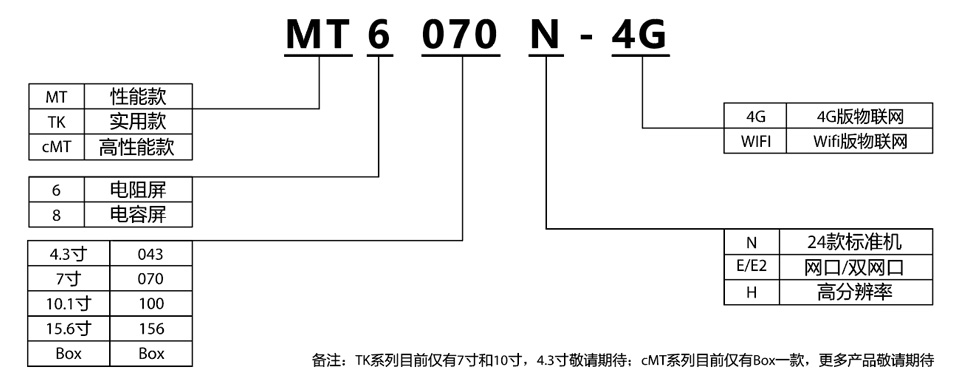

型号	TK6043N/E	TK6070N/E	TK6100N/E	cMT-Box
液晶尺寸	4.3寸 TFT LCD屏	4.3寸 TFT LCD屏	10.1寸 TFT LCD屏	-
高分辨率	480×272	800×480	1024×600	-
液晶亮度	300cd/m²	300cd/m²	300cd/m²	-
背光类型	LED	LED	LED	-
LCD寿命	20000小时	20000小时	20000小时	-
显示色彩	24位（1677万色）	24位（1677万色）	24位（1677万色）	-
液晶可视角度	50^，	60^，	60^，	-
触摸屏	4线工业电阻触摸屏	4线工业电阻触摸屏	4线工业电阻触摸屏	-
CPU	ARM Cortex-A7双核1.2GHZ	ARM Cortex-A7双核1.2GHZ	ARM Cortex-A7双核1.2GHZ	ARM Cortex-A53四核1.5GHZ
存储器	128M Flash+64M DDR3	128M Flash+128M DDR3	128M Flash+128M DDR3	1G Flash+8G DDR3
万年历RTC	系统内置	系统内置	系统内置	系统内置
以太网	无 1路10M/100M自适应	无 1路10M/100M自适应	无 1路10M/100M自适应	2+1路10M/100M自适应
USB端口	1个USB Host 2.0端口	1个USB Host 2.0端口	1个USB Host 2.0端口	2个USB Host 2.0端口
串行通讯端口	COM1:RS232/RS485	COM1:RS232/RS485	COM1:RS232/RS485	COM1:RS232 COM2/COM3:RS485
HDMI	-	-	-	1个HDMI接口支持1080P全高清图像输出
物联网	-	-	-	可扩展4G或WIFI
额定功率	＜3w	＜7w	＜10w	＜10w
额定电压	DC24V,可工作范围DC 9V-28V	DC24V,可工作范围DC 9V-28V	DC24V,可工作范围DC 9V-28V	DC24V 可工作范围DC 18V-30V
电源保护	无隔离	无隔离	无隔离	具备雷击浪涌保护
允许失电	＜5mS	＜5mS	＜5mS	＜5mS
PCB板涂层	无	无	无	无（可定做）
整机尺寸	144×93×33mm	205×153×45mm	272×215×43mm	-
开孔尺寸	133×82mm	188×135mm	260×202mm	-
机械机构	工程塑料	工程塑料	工程塑料	工业压铸铝
防护等级	前面板:IP65; 后盖:IP20	前面板:IP65; 后盖:IP20	前面板:IP65; 后盖:IP20	-
重量	约0.3Kg	约0.6Kg	约1Kg	约1Kg
安装方式	面板嵌入式	面板嵌入式	面板嵌入式	DN导轨
工作温度	0-50℃	0-50℃	0-50℃	0-50℃
存储温度	-20-60℃	-20-60℃	-20-60℃	-20-60℃
环境温度	10%-90%RH(无冷凝)	10%-90%RH(无冷凝)	10%-90%RH(无冷凝)	10%-90%RH(无冷凝)
抗震性	10-25Hz(X、Y、Z轴向2G/30分钟)	10-25Hz(X、Y、Z轴向2G/30分钟)	10-25Hz(X、Y、Z轴向2G/30分钟)	10-25Hz(X、Y、Z轴向2G/30分钟)
冷却方式	自然风冷	自然风冷	自然风冷	自然风冷
认证	符合CE认证标准	符合CE认证标准	符合CE认证标准	符合CE认证标准
软件	TETRAN HMI PROV2.02以上版本	TETRAN HMI PROV2.02以上版本	TETRAN HMI PROV2.02以上版本	TETRAN HMI PRO V2.18以上版本
