尺寸多样：可选4.3/7/10.1/15.6寸屏幕最高1920*1080分辨率；
隔离式RS-485设计：避免因电位差而烧毁串口元件在复杂的接地环境时，也能稳定运作；
双核心处理器：复杂的多物件视窗切换速度更快，资料库处理效率大幅度提升；
安全可靠：前面板符合IP65，主板经涂层处理，可有效抵御潮湿和灰尘
|

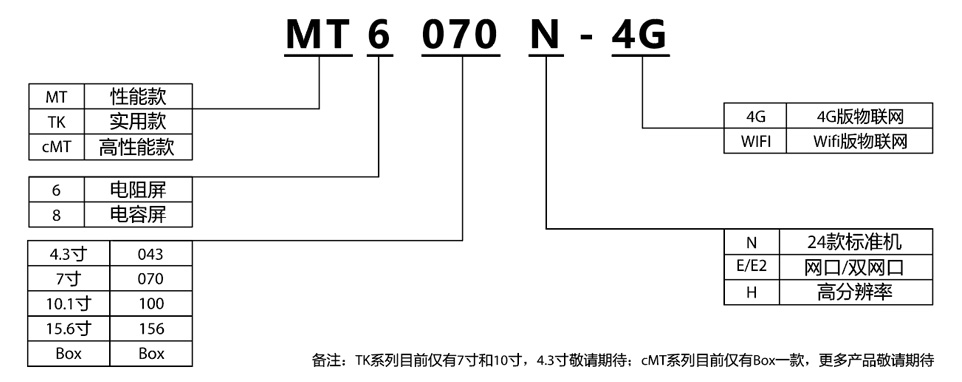

型号 |
MT6043N/E |
MT6070N/E |
MT6100N/E |
MT6156E/E2 |
|
液晶尺寸 |
4.3寸 TFT |
7寸 TFT |
10.1寸 TFT |
15.6寸 TFT |
|
高分辨率 |
480×272 | 800×480 | 1024×600 | 1920×1080 |
|
液晶亮度 |
250 | 400 | 350 | 250 |
|
高对比度 |
500:1 |
500:1 |
500:1 |
500:1 |
|
背光类型 |
LED |
LED |
LED |
LED |
|
背光寿命 |
＞20000小时 |
＞30000小时 |
＞50000小时 |
＞50000小时 |
|
显示色彩 |
16.7M |
16.7M |
16.7M |
16.7M |
|
可视范围 |
60/60/60/60 | 80/80/80/80 |
60/60/60/60 |
80/80/80/80 |
|
触摸类型 |
4线电阻式 |
4线电阻式或高精密电容式 |
4线电阻式 |
4线电阻式 |
|
触摸精度 |
动作区 长度(X)士2%;宽度(Y)士2% |
动作区 长度(X)士2%;宽度(Y)士2% |
动作区 长度(X)士2%;宽度(Y)士2% |
动作区 长度(X)士2%;宽度(Y)士2% |
|
闪存(FLASH) |
128MB |
128MB |
128MB |
1G |
|
内存(RAM) |
64MB |
128MB |
128MB |
8G |
| 处理器 |
ARM Cortex-A7双核1GHz |
ARM Cortex-A7双核1GHz |
ARM Cortex-A7双核1GHz |
ARM Cortex-A53双核1.5GHz |
|
USB Host |
USB2.0*1 |
USB2.0*1 |
USB2.0*1 |
USB2.0*1 |
|
RS-232 |
COM1 |
COM1 |
COM1 |
COM1 |
|
RS-485 |
COM2:2W/4W; COM3:2W |
COM2:2W/4W; COM3:2W |
COM2:2W/4W; COM3:2W |
COM2:2W/4W; COM3:2W |
|
以太网 |
无 10/100Mbps自适应 |
无 10/100Mbps自适应 |
无 10/100Mbps自适应 |
(1/2)10/100Mbps自适应 |
|
4G远程 |
- | 可扩展 |
可扩展 |
可扩展 |
| 万年历 | 系统内置 |
系统内置 |
系统内置 |
系统内置 |
|
输入电源 |
18-30士10%VDC |
18-30士10%VDC |
18-30士10%VDC |
18-30士20%VDC |
|
功耗 |
260mA@24VDC |
420mA@24VDC |
620mA@24VDC |
380mA@24VDC |
|
电源隔离 |
内置 |
内置 |
内置 |
内置 |
|
耐电压 |
500VAC(1分钟) |
500VAC(1分钟) |
500VAC(1分钟) |
500VAC(1分钟) |
|
绝缘阻抗 |
超过50M 2@500VDC |
超过50M 2@500VDC |
超过50M 2@500VDC |
超过50M 2@500VDC |
|
外形尺寸 |
128*102*36mm |
202*165*43mm |
272*215*43mm |
395*258*52mm |
|
开孔尺寸 |
120*94mm |
192*138mm |
260*202mm |
384*247mm |
|
安装方式 |
面板安装 |
面板安装 |
面板安装 |
面板安装 |
|
整机重量 |
约0.5Kg |
约0.8Kg |
约1.2Kg |
约2.4Kg |
|
外壳材料 |
工程塑料 |
工程塑料 |
工程塑料 |
工业压铸铝 |
|
机械振动 |
10to25Hz(X、Y、Z轴向2G 30分钟) |
10to25Hz(X、Y、Z轴向2G 30分钟) |
10to25Hz(X、Y、Z轴向2G 30分钟) |
10to25Hz(X、Y、Z轴向2G 30分钟) |
|
防护等级 |
面板:IP65; 后盖:IP20 |
面板:IP65; 后盖:IP20 |
面板:IP65; 后盖:IP20 |
面板:IP65; 后盖:IP20 |
|
使用环境温度 |
0-50℃(32°-122°F) |
0-50℃(32°-122°F) |
0-50℃(32°-122°F) |
0-50℃(32°-122°F) |
|
使用环境湿度 |
10%-90%(无冷凝) |
10%-90%(无冷凝) |
10%-90%(无冷凝) |
10%-90%(无冷凝) |
|
存储环境温度 |
-20-60℃(-4°--144°F) |
-20-60℃(-4°--144°F) |
-10-60℃(-2°--144°F) |
-10-60℃(-2°--144°F) |
|
CE |
符合CE认证标准 |
符合CE认证标准 |
符合CE认证标准 |
符合CE认证标准 |
|
PC软件 |
TETRAN HMI Pro V2.02或更高版本 |
TETRAN HMI Pro V2.02或更高版本 |
TETRAN HM Pro V2.18或更高版本 |
TETRAN HM Pro V2.18或更高版本 |
